产品介绍

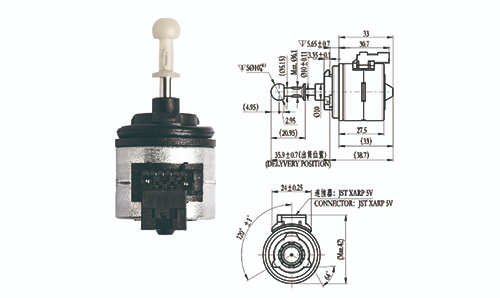

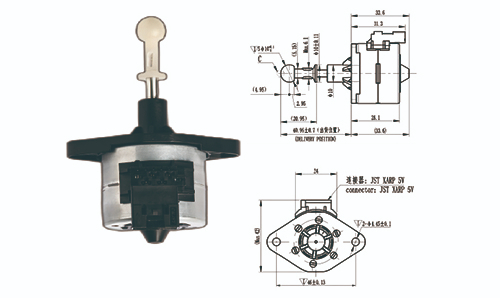

JH.02.06.003-05

驱动方式：双极性恒电流驱动

相电流：566mA

相数：2 Phase相

步距角：15°

行程解析度(每步):1/30mm

单线圈电阻：6.9±10%Ω

线圈电感：Max.12mH(1000Hz)

行程：12±0.35 mm

出厂位置：40.95±0.7mm

轴向间隙：≤0.15mm

推拉力：(常温：≥50N)Tmin/Tmax:≥30N

最大安装力：200N max

噪音：0.5m,≤43dB,10N

额定工作频率：300pps(整步),600pps(1/2步)

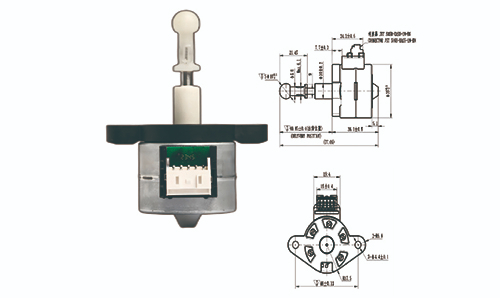

JH.02.06.003-04

驱动方式：双极性恒电流驱动

相电流：566mA

相数：2 Phase相

步距角：15°

行程解析度(每步):1/30mm

单线圈电阻：6.9±10%Ω

线圈电感：Max.12mH(1000Hz)

行程：12±0.35 mm

出厂位置：40.95±0.7mm

轴向间隙：≤0.15mm

推拉力：(常温：≥50N)Tmin/Tmax:≥30N

最大安装力：200N max

噪音：0.5m,≤43dB,10N

额定工作频率：300pps(整步),600pps(1/2步)

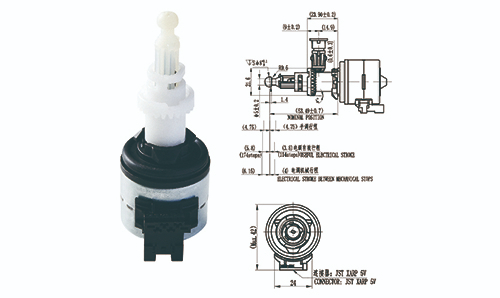

JH.02.06.003-03

驱动方式：双极性恒电流驱动

相电流：566mA

相数：2 Phase相

步距角：15°

行程解析度(每步):1/30mm

单线圈电阻：6.9±10%Ω

线圈电感：Max.12mH(1000Hz)

行程：电调10.15±0.35mm

      手调9.5±0.2

出厂位置：53.49±0.7mm

轴向间隙：≤0.2mm

推拉力：(常温：≥50N)Tmin/Tmax:≥30N

最大安装力：300N max

噪音：50cm,≤45dB,10N

额定工作频率：300pps(整步),600pps(1/2步)

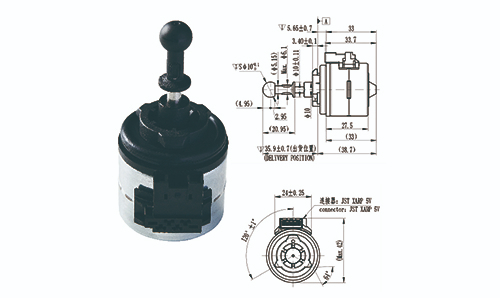

JH.02.06.003-02

驱动方式：双极性恒电流驱动

相电流：566mA

相数：2 Phase相

步距角：15°

行程解析度(每步):1/30mm

单线圈电阻：6.9±10%Ω

线圈电感：Max.12mH(1000Hz)

行程：12±0.35 mm

出厂位置：35.9±0.7mm

轴向间隙：≤0.15mm

推拉力：(常温：≥50N)Tmin/Tmax:≥30N

最大安装力：200N max

噪音：0.5m,≤43dB,10N

额定工作频率：300pps(整步),600pps(1/2步)

JH.02.06.003-01

驱动方式：双极性恒电流驱动

相电流：566mA

相数：2 Phase相

步距角：15°

行程解析度(每步):1/30mm

单线圈电阻：6.9±10%Ω

线圈电感：Max.12mH(1000Hz)

行程：12.5±0.2 mm [Stroke]

出厂位置：40.95±0.4mm

轴向间隙：≤0.15mm

推拉力：(常温：≥50N)Tmin/Tmax:≥30N

最大安装力：200N max

噪音：0.5m,≤43dB,10N

额定工作频率：300pps(整步),600pps(1/2步)

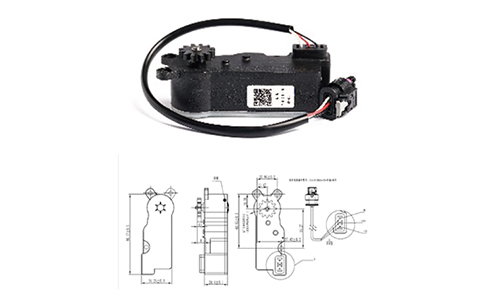

充电口盖执行器

额定工作电压：12V

工作电压范围：9V～16V

工作电流：50mA～250mA

静止电流： ≤ 30mA

堵转电流：≤ 800mA  （13.5V）

离合转矩：1.7N.m～3.4N.m

工作速度：10RPM～17RPM

额定负载： 0.3N.m

堵转转矩：0.5N.m～1.6N.m

随动：1s, 3.4N.m

防夹：（10°-80°） ≤1.5N.m

工作噪音：≤55dB, 400mm

耐久：20000 cycle

GD1306光毯灯

额定工作电压:9-16V

工作电流:200mA-230mA

外形尺寸:59.6*67*46.2mm

JH011700301

额定工作电压：12V

运行速度：≥0.5mm/s

行       程：≤6mm

工作电流：≤0.2A

安装尺寸：M5*0.8-6g

外       置

推  拉  力≥40N

JH011600101

额定工作电压：12V

运行速度：≥0.5mm/s

行       程：≤6mm

工作电流：≤0.2A

安装尺寸：SØ8.0±0.05

外       置

推  拉  力≥40N

JH011000101

额定工作电压：12V

运行速度：≥0.5mm/s

行       程：≤6mm

工作电流：≤0.2A

安装尺寸：SØ10.0±0.05

外       置

推  拉  力≥40N

JH012400301

额定工作电压：12V

运行速度：≥0.5mm/s

行       程：≤6.4mm

工作电流：≤0.2A

安装尺寸：M5*0.8-6g

外       置

推  拉  力≥40N

JH011300501

额定工作电压：12V

运行速度：≥0.5mm/s

行       程：≤6mm

工作电流：≤0.2A

安装尺寸：SØ8^+0.1₀

外       置

推  拉  力≥40N
