9.01.03.001.001.01

驱动方式:双极性恒电流驱动

相  电 流:350mA(整步),360mA(1/4FS)

相       数:2 Phase 相

步  距 角:18º

单线圈电阻:12.3±7%Ω

线圈电感:10.7±15%mH

轴向窜动量:0.25-0.4mm

牵入/牵出扭矩:≥6.5mN.m(常温、低温、高温)

端盖的耐拉拔力:300N Max

噪       音:0.25m,≤50dB,额定扭矩,额定负载

额定工作频率:200Hz(整步)

工作频率范围:100Hz~500Hz

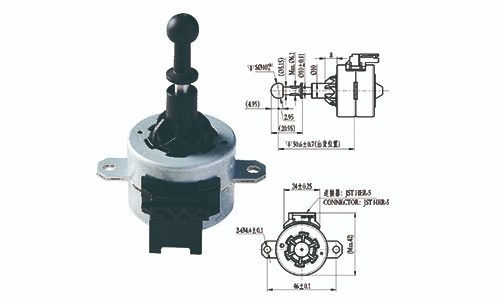

9.51.01.001.001.01

驱动方式:双极性恒电流驱动

相  电 流:500mA

相       数:2 Phase 相

步  距 角:15º

行程解析度(每步):1/30mm

单线圈电阻:7.9±0.6Ω

线圈电感:8±15%mH(1000Hz)

行       程:12.5±0.15mm

出厂位置:30±0.3mm

轴向间隙:≤0.2mm

推  拉 力:(常温:≥40N)Tmin/Tmax:≥30N

最大安装力:500N max

噪       音:0.25m,≤50dB,15N

额定工作频率:300pps(整步),600pps(1/2步)

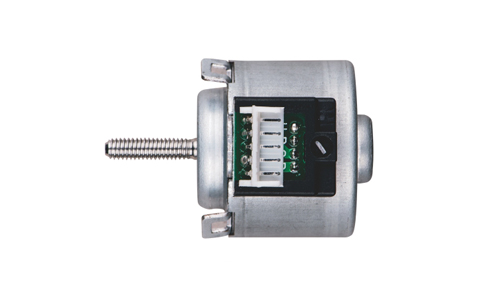

9.01.01.001.001.01

驱动方式:双极性恒电流驱动

相  电 流:500mA

相       数:2 Phase 相

步  距 角:15º

单线圈电阻:7.9±0.6Ω

线圈电感:8±15%mH(1000Hz)

轴向间隙:≤0.1mm,15N

牵入/牵出扭矩:25mN.m(常温、低温、高温)

最大静态轴向力:500N Max

噪       音:0.25m,≤60dB

额定工作频率:300pps(整步),600pps(1/2步)

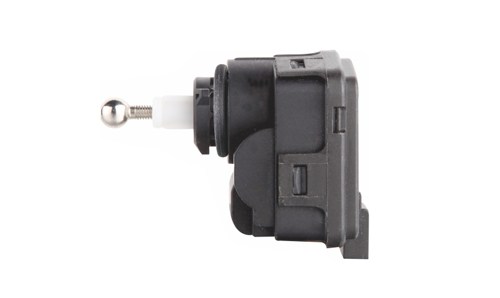

9.51.01.009.001.01

驱动方式:双极性恒电流驱动

相  电 流:500mA

相       数:2 Phase 相

步  距 角:15º

行程解析度(每步):1/30mm

行       程:7.4±0.2mm

出厂位置:35.5±0.3mm

轴向间隙:≤0.2mm

推  拉 力:(常温:≥60N)Tmin/Tmax:≥30N

最大安装力:500N max

噪       音:0.25m,≤50dB,15N

额定工作频率:300pps(整步),600pps(1/2步)


JH080100101

电       源:DC12V (DC8V-DC16V)/DC24(16V-DC30V)

功       耗:0.84W

工作电流:Max.70mA

电       缆:Max.1mX0.5mm2

转动方向:CW/CCW

转动角度:81º/79º/136º/180º/105º(可调整/adjustable)

扭       矩:40N.cm

负载速度:6.0±1.5rpm

负载电流:≤200mA

堵转扭矩:≥90N.cm

堵转电流:≤500mA

空载噪音: ≤36dB(100mm)

负载噪音: ≤42dB

对接件型号 :Molex SD-98193-004

使用寿命:200000Cycels


JH080100201

电       源:DC12V (DC8V-DC16V)/DC24(16V-DC30V)

功       耗:0.84W

工作电流:Max.70mA

电       缆:Max.1mX0.5mm2

转动方向:CW/CCW

转动角度:79º(可调整/adjustable)

扭       矩:40N.cm

负载速度:6.0±1.5rpm

负载电流:≤200mA

堵转扭矩:≥90N.cm

堵转电流:≤500mA

空载噪音: ≤36dB(100mm)

负载噪音: ≤42dB

对接件型号 :Molex SD-98193-004

使用寿命:200000Cycels


JH080200101

电       源:DC12V (DC8V-DC16V)/DC24(16V-DC30V)

功       耗:0.84W

工作电流:Max.70mA

电       缆:Max.1mX0.5mm2

转动方向:CW/CCW

转动角度:98º(可调整/adjustable)

扭       矩:40N.cm

负载速度:3.5±1rpm

负载电流:≤200mA

堵转扭矩:≥90N.cm

堵转电流:≤500mA

空载噪音: ≤36dB(100mm)

负载噪音: ≤42dB

对接件型号 :护套:0402901   端子:0102503

使用寿命:200000Cycels


JH080200201

电       源:DC12V (DC8V-DC16V)/DC24(16V-DC30V)

功       耗:0.84W

工作电流:Max.70mA

电       缆:Max.1mX0.5mm2

转动方向:CW/CCW

转动角度:90º(可调整/adjustable)

扭       矩:40N.cm

负载速度:3.5±1rpm

负载电流:≤200mA

堵转扭矩:≥90N.cm

堵转电流:≤500mA

空载噪音: ≤36dB(100mm)

负载噪音: ≤42dB

对接件型号 :护套:0402901   端子:0102503

使用寿命:200000Cycels


JH080600301

电       源:DC12V (DC8V-DC16V-DC30V)

功       耗:0.84W

工作电流:Max.50mA

电       缆:Max.1mX0.5mm2

转动方向:CW/CCW

转动角度:105º(可调整/adjustable)

扭       矩:40N.cm

负载速度:3.4±0.6rpm

负载电流:≤200mA

堵转扭矩:≥90N.cm

堵转电流:≤500mA

空载噪音: ≤38dB

负载噪音: ≤45dB(100mm)

对接件型号 :护套:TKD05MW   端子:6619253

使用寿命:500000Cycels


JH080300301

电       源:DC12V

功       耗:0.84W

工作电流:Max.50mA

电       缆:Max.1mX0.5mm2

转动方向:CW/CCW

转动角度:152º(可调整/adjustable)

扭       矩:40N.cm

负载速度:4.5±1rpm

负载电流:≤200mA

堵转扭矩:≥90N.cm

堵转电流:≤400mA

空载噪音: ≤38dB

负载噪音: ≤45dB(100mm)

对接件型号 :护套:TKD05MW   端子:6619253

使用寿命:200000Cycels


JH080100701

电       源:DC12V (DC8V-DC16V)/DC24(16V-DC30V)

功       耗:0.84W

工作电流:Max.50mA

电       缆:Max.1mX0.5mm2

转动方向:CW/CCW

转动角度:203º(可调整/adjustable)

扭       矩:40N.cm

负载速度:4.5±1rpm

负载电流:≤200mA

堵转扭矩:≥90N.cm

堵转电流:≤400mA

空载噪音: ≤36dB

负载噪音: ≤45dB(100mm)

对接件型号 :Molex SD-98193-004

使用寿命:200000Cycels


JH080700101

电       源:DC12V (DC8V-DC16V-DC30V)

功       耗:0.84W

工作电流:Max.50mA

电       缆:Max.1mX0.5mm2

转动方向:CW/CCW

转动角度:149º(可调整/adjustable)

扭       矩:40N.cm

负载速度:4.5±1rpm

负载电流:≤200mA

堵转扭矩:≥90N.cm

堵转电流:≤400mA

空载噪音: ≤38dB

负载噪音: ≤45dB(100mm)

对接件型号 :护套:TKD05MW   端子:6619253

使用寿命:200000Cycels
